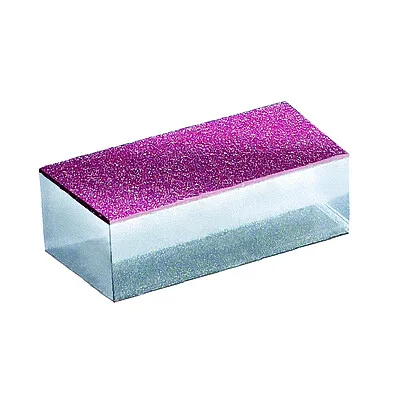

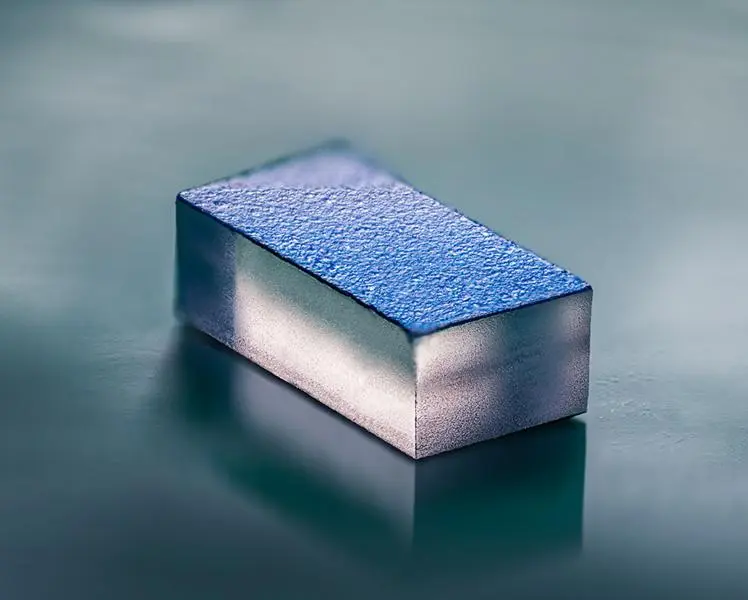

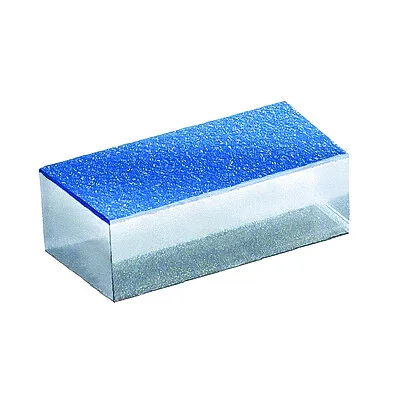

Em aplicações eletrônicas modernas, especialmente em sistemas que exigem alta confiabilidade e segurança, a proteção contra sobrecorrentes precisa combinar rapidez, precisão e dimensões reduzidas. O USL 0603, da SCHURTER, é um fusível de baixa corrente desenvolvido para atender a essas necessidades, oferecendo proteção eficiente em um formato compacto de apenas 1,6 × 0,8 mm.
Proteção rápida e precisa
O USL 0603 possui característica de atuação super-rápida (FF), com baixos valores de I²t, permitindo uma interrupção rápida da corrente em situações de sobrecarga. Para as versões de 35 mA e 50 mA, o tempo máximo de pré-arco é de 5 segundos a 2,5 vezes a corrente nominal e pode chegar a 1 ms a 10 vezes a corrente nominal.
Além disso, o componente apresenta baixa queda de tensão, com valores máximos de 310 mV para a versão de 35 mA e 145 mV para a versão de 50 mA, contribuindo para uma proteção eficiente em circuitos de baixa corrente.
Ideal para aplicações intrinsecamente seguras
Um dos principais diferenciais do USL 0603 é sua adequação a aplicações de eletrônica intrinsecamente segura, incluindo sistemas que precisam atender aos requisitos ATEX e IECEx. Sua construção é impermeável ao composto de encapsulamento utilizado para obter uma vedação hermética, característica importante nesse tipo de aplicação.
Com tensão nominal de 63 VCC e capacidade de interrupção de até 50 A, o fusível oferece uma solução compacta para proteção de circuitos em aplicações que exigem controle confiável de corrente.
Ampla faixa de temperatura
O USL 0603 foi desenvolvido para operar em condições térmicas exigentes, com faixa de temperatura ambiente admissível de -50 °C a +125 °C. Essa característica amplia sua utilização em diferentes projetos eletrônicos e ambientes industriais.
Aplicações típicas
O USL 0603 é indicado para aplicações que necessitam de proteção rápida e confiável contra sobrecorrentes, incluindo:
- Eletrônica intrinsecamente segura;
- Sistemas com requisitos ATEX e IECEx;
- Eletrônica de controle;
- Proteção secundária em circuitos de corrente contínua (DC);
- Equipamentos de áudio, vídeo, tecnologia da informação e comunicação compatíveis com IEC/UL 62368-1.
Com dimensões reduzidas, atuação super-rápida e versões de 35 mA e 50 mA, o USL 0603 combina miniaturização e proteção eficiente, sendo uma alternativa para projetos eletrônicos que exigem alto nível de segurança e confiabilidade.
