- Estrutura compacta
- Adequado para diversas aplicações graças à elevada resistência à tensão
- Placa base metálica para ligação ótima à terra pela calha
- Variantes com núcleo padrão (ferrite) e com elevada atenuação (núcleo nanocristalino)

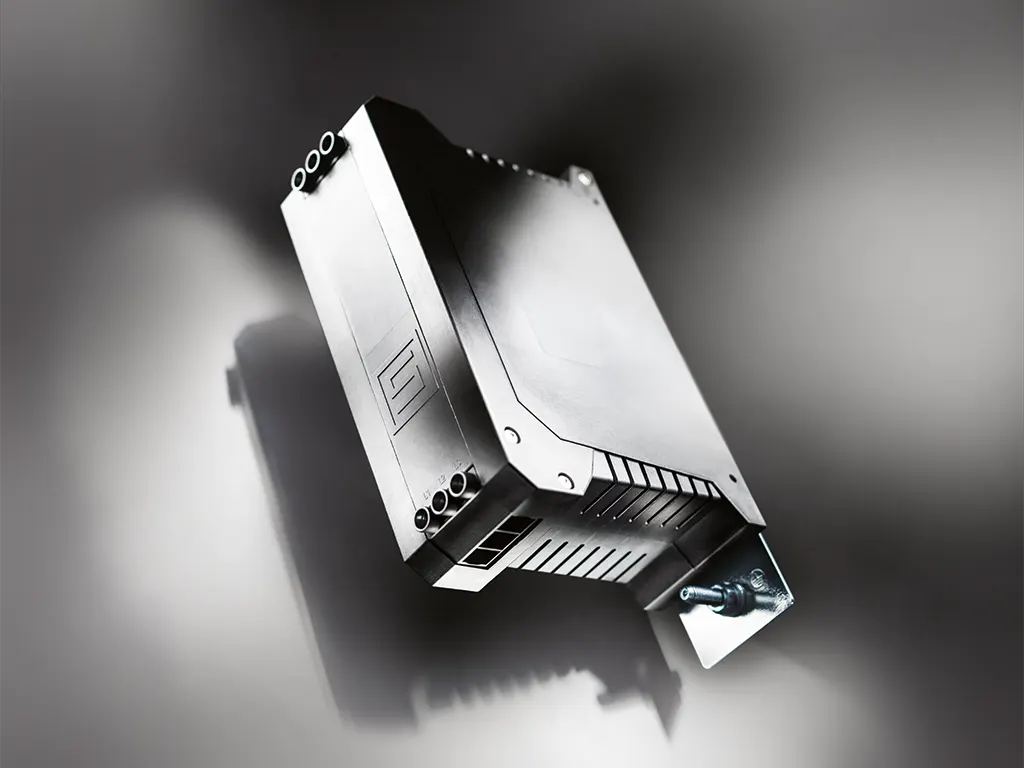

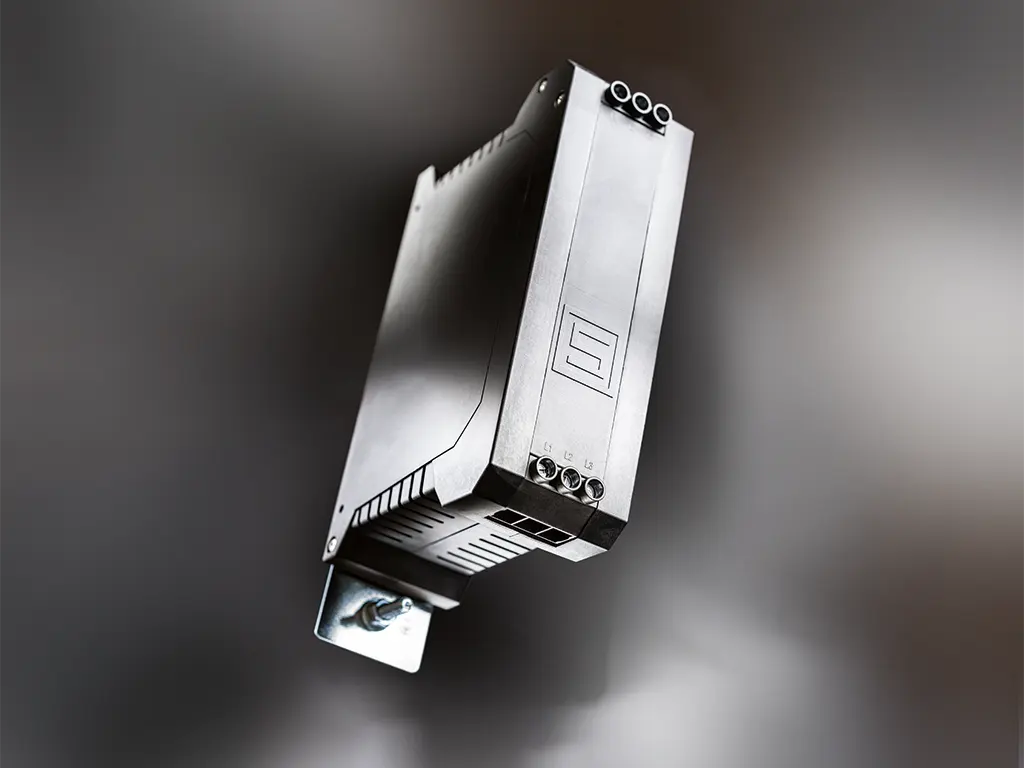

A SCHURTER lança uma nova série de filtros trifásicos para montagem em calha DIN. Graças ao design estreito (44 mm), ocupa muito pouco espaço na calha dentro do quadro de comando. O filtro de estágio único está disponível nas versões padrão ou de alta atenuação. Uma placa base metálica garante excelente ligação à terra através da calha.

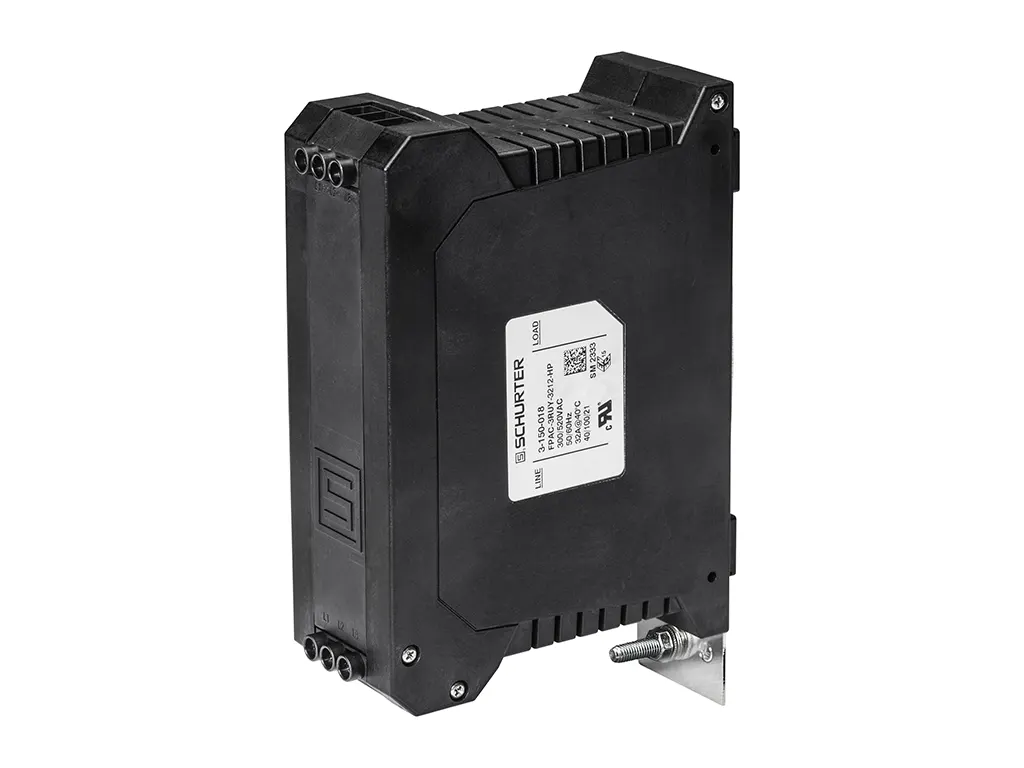

O espaço é quase sempre limitado em quadros de comando para aplicações industriais na gama trifásica (por exemplo, acionamentos de motores, sistemas de controlo). A SCHURTER responde a este desafio com um novo design de filtro com apenas 44 mm de largura. A nova série de filtros de estágio único é construída com placa de circuito impresso em caixa plástica. Possui terminais de parafuso para as três fases e um terminal na placa base metálica para a ligação à terra.
Versões Padrão e de Alto Desempenho
Na versão padrão com núcleo de ferrite, os novos filtros já apresentam um comportamento de atenuação impressionante. As versões de alto desempenho, dotadas de núcleos nanocristalinos, oferecem até mais 8 dB de atenuação.
Correntes de Fuga Reduzidas
A nova família de filtros destaca-se por apresentar correntes de fuga especialmente baixas, de apenas 1,3 mA. Isto aplica-se a todas as versões!
Aplicações
Todas as versões podem ser utilizadas entre -40 °C e 100 °C. Os filtros são projetados para correntes de 3 A a 32 A a um máximo de 520 VAC, de acordo com as normas IEC e UL. Contam com certificação ENEC e cURus e são adequados para aplicações em conformidade com a IEC 62368-1. Os filtros FPAC para calha são recomendados para equipamentos com elevadas cargas EMC (fontes de alimentação comutadas, conversores, etc.). Assim, as áreas de aplicação típicas incluem sistemas de controlo industriais ou de máquinas, mas os filtros de alto desempenho e perfil reduzido são também ideais para laboratórios, telecomunicações e equipamentos de TI.
