Tomada IEC Type F/J para Smart PDUs, UPS e aplicações industriais
A SCHURTER apresenta o 4763 Appliance Outlet IEC Type F/J, uma tomada de alimentação desenvolvida para equipamentos que exigem flexibilidade de configuração, confiabilidade e integração simplificada.
A solução combina os padrões IEC Type F e Type J em um único componente, permitindo atender diferentes configurações de alimentação. O 4763 é indicado para aplicações como Smart PDUs, UPS, Data Centers, equipamentos de TI e telecomunicações e sistemas industriais.
Flexibilidade de montagem e configuração

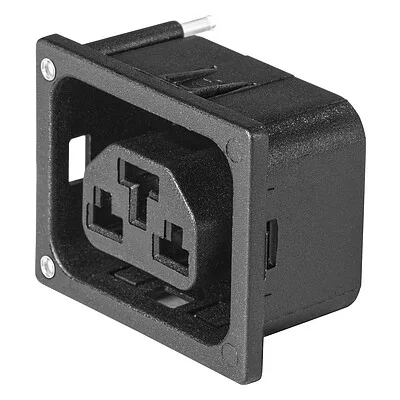

O SCHURTER 4763 possui montagem snap-in no painel e terminais para montagem em PCB, facilitando sua integração aos equipamentos.

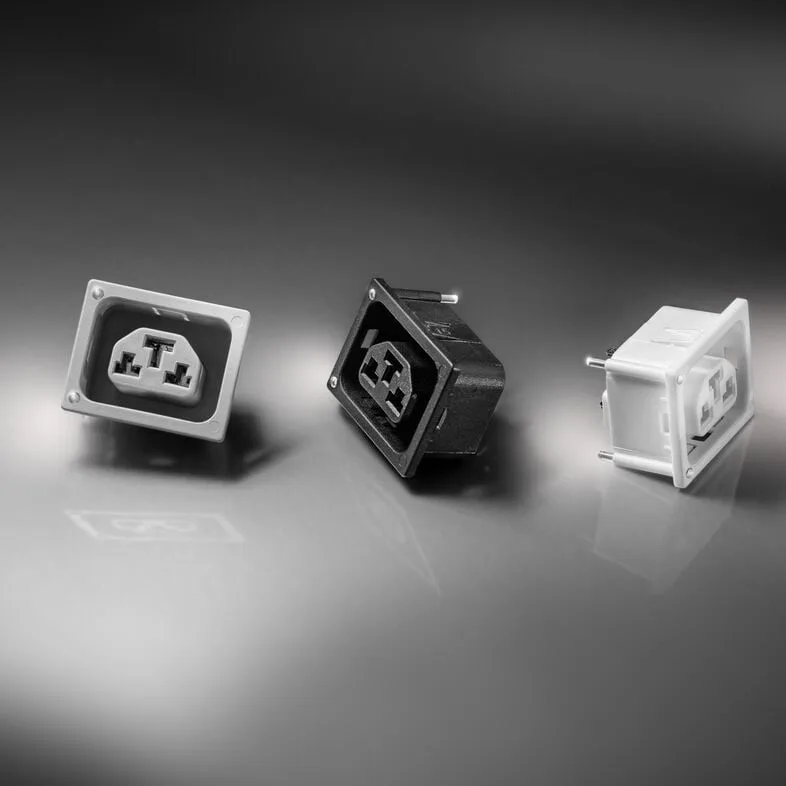

O componente está disponível em diferentes configurações de painel, cores e opções de light pipes, permitindo adaptar a solução às necessidades de cada projeto. Também é compatível com sistemas de retenção de cabos V-Lock, P-Lock e TwyLock, contribuindo para maior segurança na conexão.
Indicação visual de status
Para equipamentos que precisam de identificação visual das condições de operação, o 4763 pode ser fornecido com light pipes integrados.
Os light pipes conduzem a indicação luminosa até a parte frontal do equipamento, permitindo visualizar o status do sistema sem a necessidade de componentes adicionais ocupando espaço no painel.
O produto pode contar com até quatro light pipes, disponíveis em diferentes comprimentos e configurações. Também existem versões sem essa opção.
Aplicações em Data Centers e sistemas de energia
Em Data Centers, PDUs e UPS, a distribuição de energia precisa atender equipamentos críticos, como servidores, dispositivos de rede e sistemas de armazenamento.
Nesse contexto, o SCHURTER 4763 oferece uma alternativa compacta para conexão de equipamentos, com a possibilidade de integrar indicação visual de status. A combinação dos padrões Type F e Type J também amplia as possibilidades de aplicação em diferentes configurações de alimentação.
Desempenho elétrico e segurança
O SCHURTER 4763 apresenta corrente nominal de 16 A a 250 VAC, 50 Hz, conforme IEC, e 20 A a 250 VAC, 60 Hz, conforme UL/CSA. Sua faixa de temperatura de operação é de -25 °C a 70 °C.
O componente é destinado a equipamentos com Classe de Proteção I, conforme IEC 61140, e apresenta resistência dielétrica superior a 1,5 kVAC entre L-N e 3 kVAC entre L/N-PE, em teste de 1 minuto a 50 Hz.
Sua carcaça é produzida em termoplástico com classificação UL 94V-0, disponível nas cores preto, cinza ou branco.
Conformidade e aplicações
O 4763 atende aos requisitos aplicáveis a diferentes mercados e equipamentos, incluindo normas como IEC/UL 62368-1, para equipamentos de áudio, vídeo e tecnologia da informação e comunicação, e IEC 60335-1, aplicável a aparelhos elétricos.
O produto também possui conformidades e declarações relacionadas a CE, UKCA, RoHS e REACH.
Principais características do SCHURTER 4763
- Tomada combinada IEC Type F/J;
- 16 A / 250 VAC conforme IEC;
- 20 A / 250 VAC conforme UL/CSA;
- Faixa de temperatura de -25 °C a 70 °C;
- Montagem snap-in;
- Terminais para montagem em PCB;
- Opções com ou sem light pipes integrados;
- Até quatro light pipes;
- Diferentes comprimentos e configurações de light pipes;
- Compatibilidade com sistemas de retenção V-Lock, P-Lock e TwyLock;
- Carcaça em termoplástico UL 94V-0;
- Aplicações em Smart PDUs, UPS, Data Centers, indústria, TI e telecomunicações;
- Conformidade com CE, UKCA, RoHS e REACH.
Uma solução versátil para sistemas modernos de energia
Com diferentes possibilidades de montagem e configuração, além da opção de indicação visual por light pipes, o SCHURTER 4763 foi desenvolvido para facilitar a integração em equipamentos de distribuição de energia.
A combinação dos padrões Type F e Type J, aliada às opções de configuração e retenção de cabos, torna o componente adequado para projetos que buscam praticidade, segurança e melhor aproveitamento do espaço.
